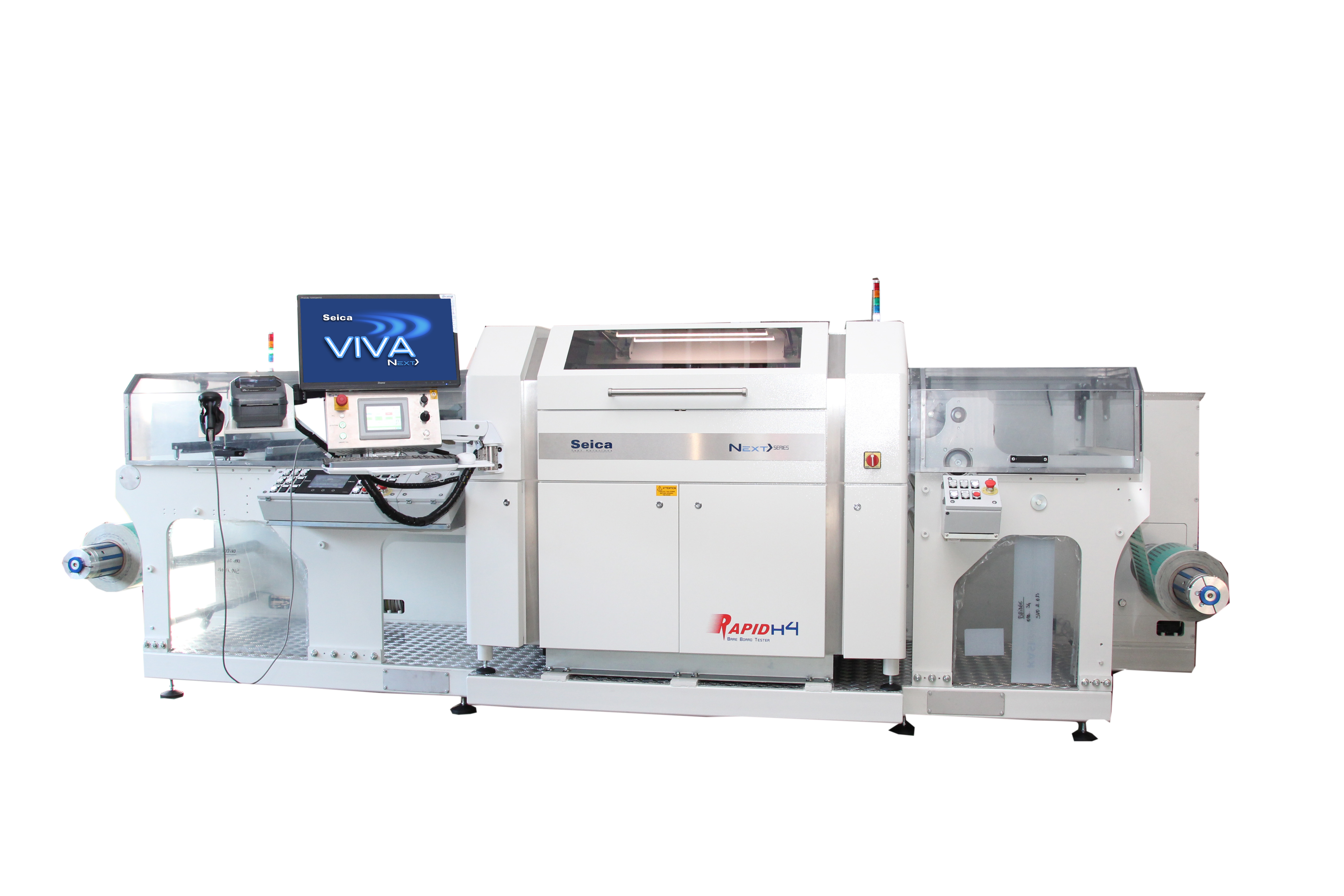

Rapid H4 Flex Next>series
Seica 為柔性 PCB 設計了 RAPID H4 FLEX Next>，在測試區域配有專用真空板，以最大限度地減少極薄柔性電路的板翹曲。 這是 Seica 對測試柔性 PCB 的持續需求的響應，這些需求正在消費電子、汽車、醫療、智能家居等其他行業迅速蔓延。 這些被設計成適合彎曲的小區域，改善了小型化過程和高密度安裝設計。
卷對卷市場的完整測試線解決方案
RAPID H4 FLEX 是市場上唯一能夠測試在大卷軸中生產的柔性PCB的飛針測試儀。為了最大限度地降低成本并提高生產率，一些大批量的柔性電路板制造商已經安裝了專門用于生產連續卷筒（卷到卷）電路的生產線。
系統結構
整個系統由下面列出的 3 個主要部分構成。
負載區：它特點是一個帶輥架主軸的主收卷機，后面是一個帶有空氣制動器的牽引裝置。
測試區域：柔性電路板缺乏結構剛性，需要使用通用真空工作臺。因此，RAPID H4 FLEX 配備了一個安裝在工作區域的真空托盤和一個真空泵/鼓風機。此外，測試儀配備沖壓件，可在測試程序完成后自動標記不良箔。
卸載區：它的特點是一個帶空氣制動器的牽引裝置，用于控制材料的進給，以及一個帶校準器和帶3"和6"輥架主軸的主收卷器的輸出組件。
VIVA＞NEXT＞軟件和MES集成選項
與任何其他Seica解決方案一樣，RAPID H4 FLEX NEXT>測試系統使用VIVA>NEXT>平臺，該平臺提供兩種通過Seica專有圖形編輯器MY VIEW管理的認證方法:
1. 標準的Windows身份驗證
2. 新的“VIVA用戶身份驗證”，客戶可以通過它選擇具有不同權限的用戶。
由于客戶通過MES軟件管理生產和物料流程，RAPID H4 FLEX NEXT>可以連接到客戶MES(制造執行系統)。通過其專有的適配器，Seica可以集成所有客戶MES平臺。
